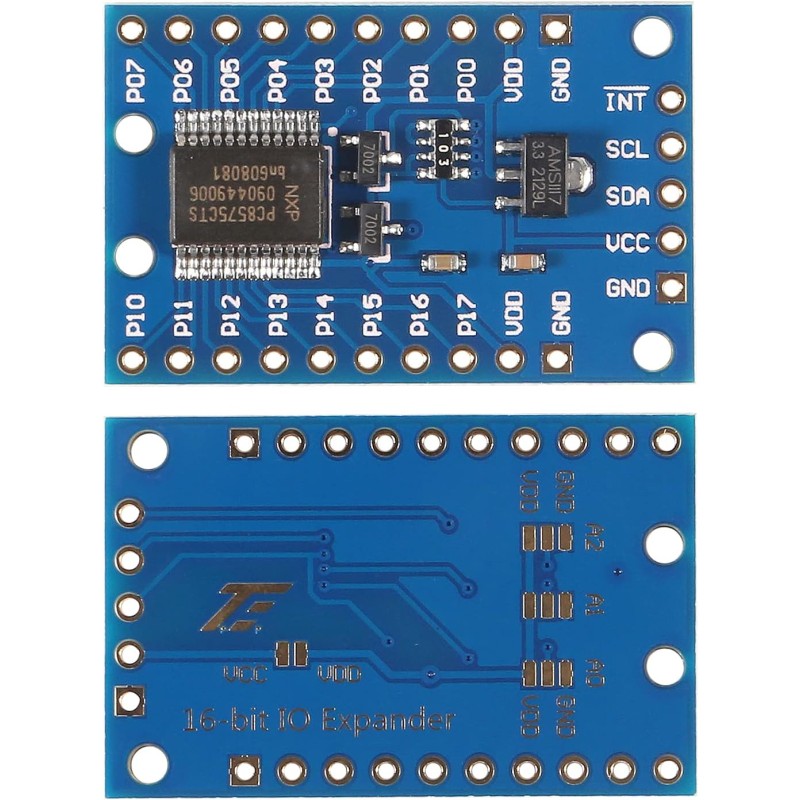

وحدة توسيع الإدخال/الإخراج PCF8575 الذكية المفتوحة، من I2C إلى 16 إدخال/إخراج لأردوينو

هل نفدت منك منافذ الإدخال/الإخراج؟ تتيح لك هذه الوحدة الرائعة توسيع ما يصل إلى 16 منفذ إدخال/إخراج باستخدام منفذي إدخال/إخراج فقط للتحكم! يتم التحكم في PCF8575 عبر واجهة I2C، وتتميز بـ 16 بت من منافذ الإدخال/الإخراج شبه ثنائية الاتجاه.

في دائرة محول مستوى 3.3 فولت على اللوحة، إذا لم تقم بلحام لوحة VCC-VDD، فسيكون مستوى PCF8575 3.3 فولت. عند لحامها، سيكون المستوى هو نفسه مع VCC. الميزات:

- مكتبة أردوينو المتوفرة: PCF8575

- جهد التشغيل: 2.5 - 5.5 فولت تيار مستمر

- تيار التشغيل: 100 مللي أمبير (كحد أقصى)

- عنوان I2C: 0x20 (افتراضي)، يمكن تعديله بلحام وسادات الاختيار A1 وA2.

- 16 دبوسًا قابلًا للعنونة بشكل فردي.

- كل دبوس قابل للتخصيص للإدخال أو الإخراج.

- دبوس إخراج مقاطعة مفتوح التصريف لمقاطعة تغيير الإدخال.

- مثالي لأردوينو R3 ووحدات التحكم الدقيقة الأخرى للتحكم في مرحلات بسيطة، أو جرس إنذار، أو زر، أو مصباح LED.
