المميزات الأساسية

نطاق ترددي عالٍ: 100 ميجاهرتز، يغطي معظم تطبيقات قياس الإشارات الرقمية والتناظرية .

قناتان تناظريتان: تسمح بقياس ومقارنة إشارتين في نفس الوقت .

معدل أخذ عينات حقيقي: 1GSa/s، لالتقاط إشارات سريعة وعابرة بدقة عالية .

عمق تخزين كبير: 25Kpts (طراز CEX) أو 64Kpts (طراز CEX+) لكل قناة، لتخزين إشارات أطول وتحليلها لاحقاً .

شاشة ملونة كبيرة: 7 إنش TFT LCD بدقة 800×480 بكسل، لعرض波形 واضح ومفصل .

واجهة USB مضمنة: دعم USB Host و USB Device لنقل البيانات، حفظ لقطات الشاشة، والتحكم عن بعد عبر الكمبيوتر .

قياسات تلقائية: يدعم 34 نوعاً من القياسات التلقائية (التردد، السعة، زمن الصعود... الخ) لتوفير الوقت والجهد .

مولد إشارة مرجعية: يوفر إشارة مربعية مرجعية متعددة الترددات (10Hz, 100Hz, 1kHz, 10kHz) لاختبار المجسات .

وظائف رياضية: يدعم الجمع، الطرح، وتحويل FFT لتحليل طيف الإشارة .

المواصفات التقنية الرئيسية

الخاصية القيمة

عدد القنوات 2 (تناظري)

النطاق الترددي (Bandwidth) 100 ميجاهرتز

معدل أخذ العينات الحقيقي 1GSa/s

عمق التخزين 25Kpts (CEX) / 64Kpts (CEX+)

معدل التقاط الموجات ≥2000 wfms/s (CEX) / 5000 wfms/s (CEX+)

زمن الصعود ≤3.5 نانوثانية

الحساسية الرأسية 1mV/div – 20V/div

نطاق القاعدة الزمنية 2ns/div – 50s/div

الشاشة 7 بوصة TFT LCD، 800×480 بكسل

الواجهات USB Host، USB Device، Pass/Fail

الوزن 2.2 كجم

الأبعاد 306 × 147 × 122 مم

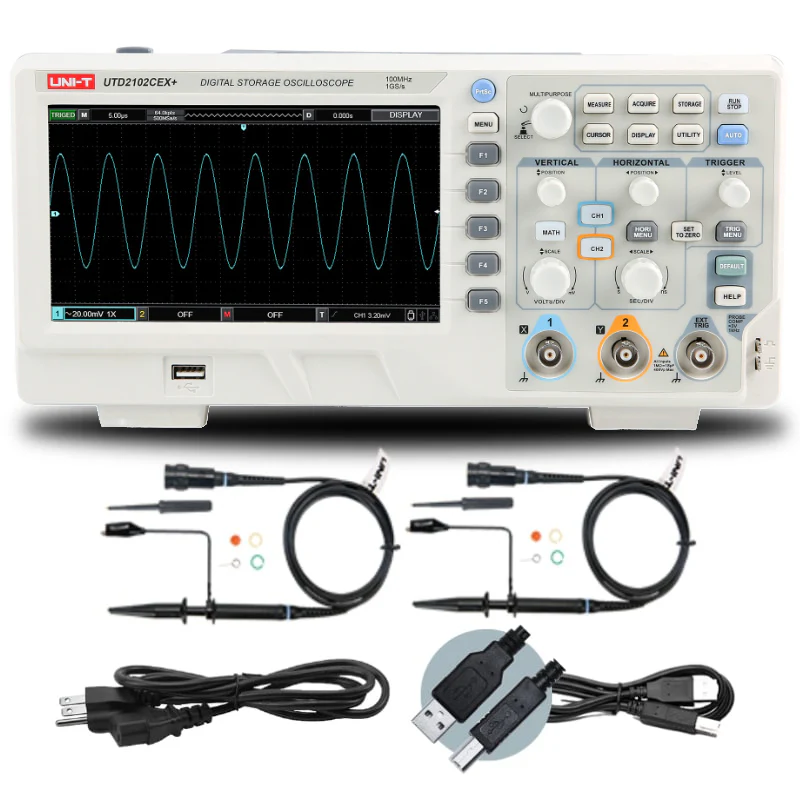

محتويات العلبة

جهاز راسم الإشارة UTD2102CEX

مجسين قياس (Probes) 1:1 / 10:1 قابلين للتبديل (قناة 1 وقناة 2)

كابل طاقة

كابل USB (للاتصال بالكمبيوتر)

قرص برمجي (CD) يحتوي على البرنامج والتعريفات

دليل المستخدم (باللغات المتعددة)

*ملاحظة: يمكنك أيضاً العثور على هذه الملفات على الموقع الرسمي لشركة UNI-T (uni-trend.com) من خلال البحث عن طراز الجهاز UTD2102CEX.*
