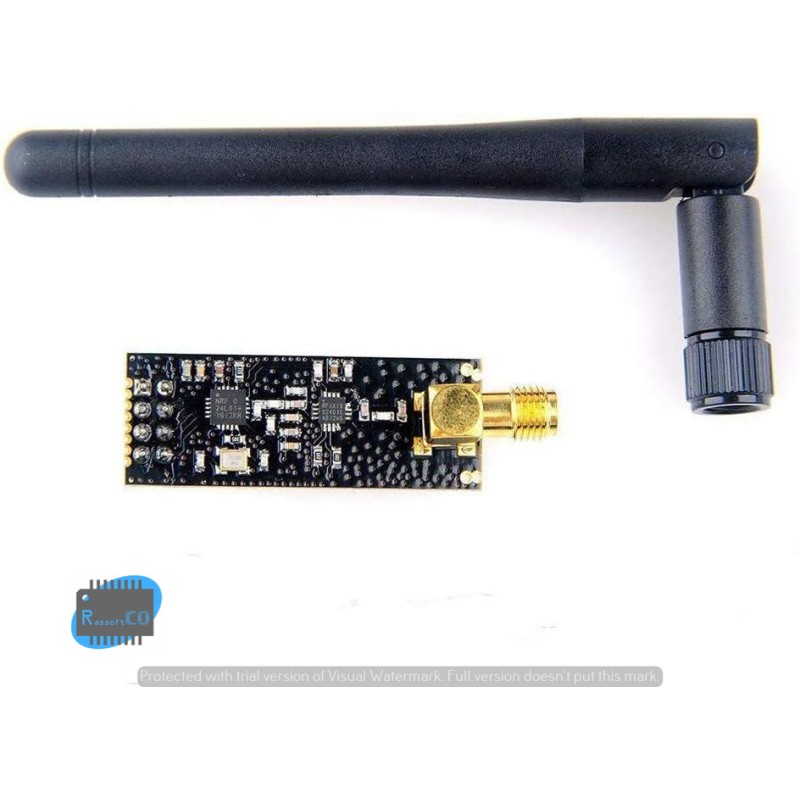

nRF24L01+PA+LNA Module – Long Range 2.4GHz Wireless Transceiver (1000m)

7.50 $

نسخة مطورة من وحدة nRF24L01 الكلاسيكية، تُدمج مضخم طاقة (PA) ومضخم استقبال منخفض الضجيج (LNA) لتمديد مدى الاتصال اللاسلكي إلى مسافات تصل إلى 1000 متر في الظروف المثالية . تعمل في نطاق التردد الحر 2.4GHz وتُعد الخيار الأمثل للمشاريع التي تتطلب اتصالاً لاسلكياً موثوقاً لمسافات طويلة، مثل نظم الاستشعار عن بُعد، والروبوتات، والطائرات بدون طيار.

الكمية
In Stock



Security policy (edit with Customer reassurance module)



Delivery policy (edit with Customer reassurance module)



Return policy (edit with Customer reassurance module)

المميزات الأساسية

  • مدى اتصال ممتد حتى 1000 متر – بفضل مضخم الطاقة (PA) ومضخم الاستقبال منخفض الضجيج (LNA)

  • قدرة إرسال عالية تصل إلى 20dBm – إشارة قوية تخترق العوائق بفعالية

  • حساسية استقبال فائقة تصل إلى -104dBm – تلتقط الإشارات الضعيفة بوضوح

  • ثلاث معدلات بيانات قابلة للاختيار – 250kbps، 1Mbps، 2Mbps (المعدل الأبطأ يمنح أطول مدى)

  • 125 قناة تردد قابلة للتعديل – مرونة في تجنب التداخلات مع الأجهزة الأخرى

  • اتصال متعدد النقاط – يمكن للوحدة الواحدة التواصل مع ما يصل إلى 6 أجهزة أخرى

  • هوائي خارجي SMA – يتميز بهوائي خارجي لتحسين الأداء، مع إمكانية استبداله بهوائي عالي الكسب

المواصفات التقنية الرئيسية

الخاصية القيمة
تردد التشغيل 2.4 GHz (النطاق الحر ISM)
جهد التشغيل 1.9V – 3.6V (3.3V مثالي)
أقصى قدرة إرسال +20 dBm
التيار في وضع الإرسال ≈ 115mA
التيار في وضع الاستقبال ≈ 45mA
حساسية الاستقبال -104dBm @ 250kbps
المدى النظري حتى 1000 متر (خط رؤية مفتوح)
المدى العملي 300-500 متر (في الحقول المفتوحة)
الواجهة SPI (سرعة تصل إلى 10MHz)
أبعاد اللوحة 40.5 × 15.5 مم (بدون الهوائي)

دبوس التوصيل (Pinout)

الدبوس التسمية الوصف
1 GND الأرضي
2 VCC 3.3V (تنبيه: لا تستخدم 5V!)
3 CE تفعيل الإرسال/الاستقبال
4 CSN اختيار الشريحة (Chip Select, Active Low)
5 SCK ساعة SPI
6 MOSI بيانات SPI من المتحكم إلى الوحدة
7 MISO بيانات SPI من الوحدة إلى المتحكم
8 IRQ مقاطعة اختيارية (حدث الاستقبال/الإرسال)

تنبيهات هامة جداً

  • ⚠️ جهد التشغيل: الوحدة تعمل بـ 3.3V فقط. توصيلها بـ 5V يؤدي إلى إتلافها فوراً .

  • ⚠️ مصدر الطاقة: الوحدة تستهلك حتى 115mA أثناء الإرسال. منافذ 3.3V في Arduino لا توفر هذا التيار الكافي. يوصى باستخدام مصدر طاقة خارجي 3.3V أو محول AMS1117-3.3 .

  • ⚠️ مكثف 10µF: يوصى بإضافة مكثف 10µF بين دبوسي VCC و GND لتحقيق الاستقرار في التيار .

  • ⚠️ خط الرؤية: المدى الطويل يتطلب وجود خط رؤية مباشر بين الوحدتين مع تجنب العوائق المعدنية .
