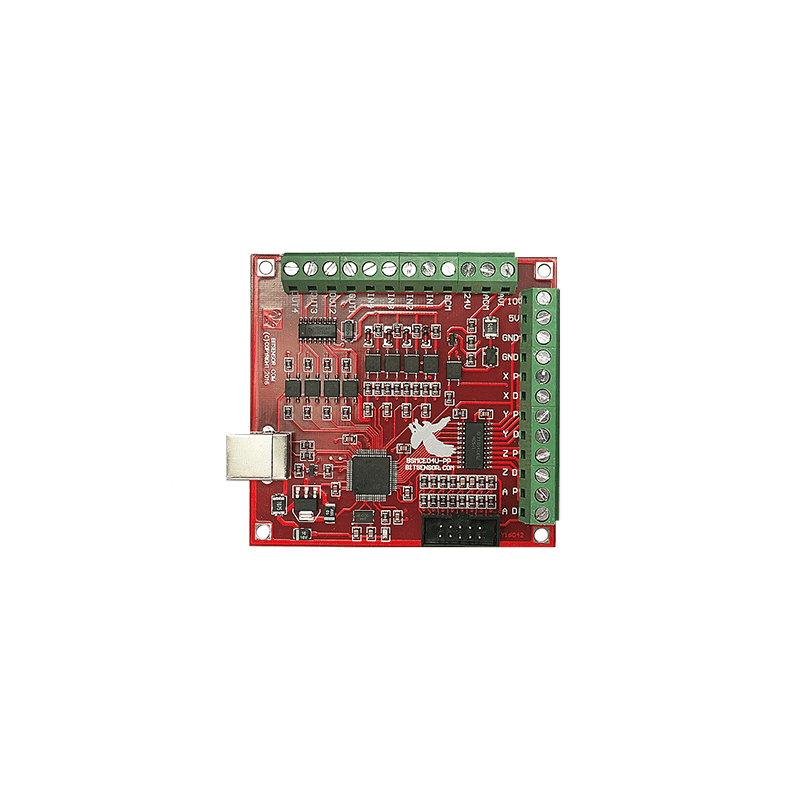

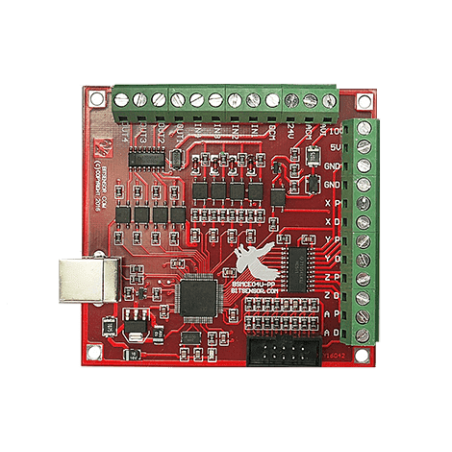

BSMCE04U-PP – لوحة تحكم USB لـ CNC بـ 4 محاور

50.00 $

لوحة تحكم واجهة (Breakout Board) عالية الأداء مصممة للتحكم في آلات CNC (التحكم الرقمي باستخدام الحاسوب) عبر منفذ USB. صُممت هذه اللوحة للعمل مع برنامج Mach3 الشهير ، وتُعتبر حلاً اقتصادياً وفعالاً للهواة والمحترفين على حد سواء، حيث تدعم التحكم في 4 محاور (X، Y، Z، A) مع إمكانية توصيل محركين للمحور Y للتحكم بالبوابة . توفر اللوحة مجموعة من المداخل والمخارج المعزولة بصرياً لضمان استقرار الإشارة وحماية الجهاز.

الكمية

In Stock

Security policy (edit with Customer reassurance module)

Delivery policy (edit with Customer reassurance module)

Return policy (edit with Customer reassurance module)

المميزات الأساسية

التحكم بـ 4 محاور: يدعم تشغيل المحاور X، Y، Z، وA، مع إمكانية استخدام محورين للمحور Y (Master/Slave) .

واجهة USB بسيطة: يوفر اتصالاً مباشراً وسهلاً مع أجهزة الكمبيوتر المحمولة أو المكتبية عبر كابل USB (متضمن) .

مداخل ومخارج معزولة: يحتوي على 4 مداخل رقمية معزولة و 4 مخارج رقمية معزولة بصرياً (Opto-Isolated) لتقليل التداخل الكهربائي وحماية اللوحة .

التحكم في spindle (المغزل): يدعم تشغيل/إيقاف المغزل عبر مرحل خارجي، والتحكم في السرعة عبر إشارة PWM (10V/5V) مع خرج 0-10V تناظري .

تردد عالي: تردد خرج أقصى يصل إلى 100 كيلوهرتز، مما يوفر دقة عالية وسلاسة في الحركة .

ملحقات متكاملة: يدعم توصيل أزرار الطوارئ (E-Stop)، مفاتيح الحدود (Limit Switches)، مستشعرات الـ Homing، مولد النبضات اليدوي (MPG)، ومستشعر تحديد ارتفاع الأداة (Tool Setter) .

مرونة البرمجيات: يعمل مع برامج Mach3 (عبر RnRMotion plugin) ويمكن برمجته ليعمل مع grblHAL بعد تحديث البرنامج الثابت .

جهد تشغيل واسع: يعمل بجهد 12 فولت أو 24 فولت تيار مستمر (DC) .

المواصفات التقنية الرئيسية

الخاصية القيمة

عدد المحاور المدعومة 4 (X, Y, Z, A)

البرامج المتوافقة Mach3 (الأساسي) / DrufelCNC / grblHAL

نوع واجهة الحاسوب USB Type-B

أقصى تردد خرج 100 كيلوهرتز

عدد المداخل الرقمية 4 (معزولة)

عدد المخارج الرقمية 4 (معزولة بصرياً)

التحكم في المغزل تشغيل/إيقاف (ريلاي)، PWM، 0-10 فولت

جهد التشغيل 12 فولت أو 24 فولت تيار مستمر
