المميزات الأساسية

معالج HPS قوي: معالج ARM Cortex-A9 ثنائي النواة بتردد يصل إلى 925 ميجاهرتز، يدعم أنظمة تشغيل متقدمة مثل Linux .

منطق FPGA قابل للبرمجة: Altera Cyclone V SoC مع 85 ألف عنصر منطقي (LE) وذاكرة مدمجة بحجم 4,450 كيلوبت، مما يتيح تنفيذ تصميمات رقمية معقدة .

ذاكرة واسعة: 1 جيجابايت DDR3 SDRAM على جانب HPS، و64 ميجابايت SDRAM على جانب FPGA .

إدخال وإخراج فيديو: دعم إدخال فيديو TV (NTSC/PAL/SECAM) عبر موصل TV-in، وإخراج VGA بدقة 24-bit .

صوت عالي الجودة: مشفر صوتي 24-bit مع منافذ Line-in، Line-out، وميكروفون .

اتصال متكامل: يدعم Gigabit Ethernet، منفذي USB 2.0 Host، UART عبر USB، ومنفذ PS/2 للماوس ولوحة المفاتيح .

مستشعرات مدمجة: مستشعر تسارع (G-Sensor) ثلاثي المحاور .

محول A/D مدمج: 8 قنوات، دقة 12-bit، معدل عينات 500 KSPS .

واجهات توسعة: منفذا توسعة 40-pin، ومنفذ ADC 10-pin .

برمجة سهلة: مبرمج USB-Blaster II مدمج على اللوحة مع دعم واجهة JTAG .

المواصفات التقنية الرئيسية

الخاصية القيمة

FPGA Altera Cyclone V SE 5CSEMA5F31C6N

العناصر المنطقية (LE) 85,000

الذاكرة المدمجة 4,450 كيلوبت

المعالج (HPS) ARM Cortex-A9 ثنائي النواة (حتى 925 ميجاهرتز)

ذاكرة HPS 1 جيجابايت DDR3 SDRAM

ذاكرة FPGA 64 ميجابايت SDRAM

PLLs 6

شاشات العرض 6 × شاشات 7-segments

مفاتيح 10 × مفاتيح منزلقة، 4 × أزرار ضغط

LEDs 10 × LED أحمر (FPGA)، 1 × LED (HPS)

محول A/D 8 قنوات، 12-bit، 500 KSPS

محتويات العلبة

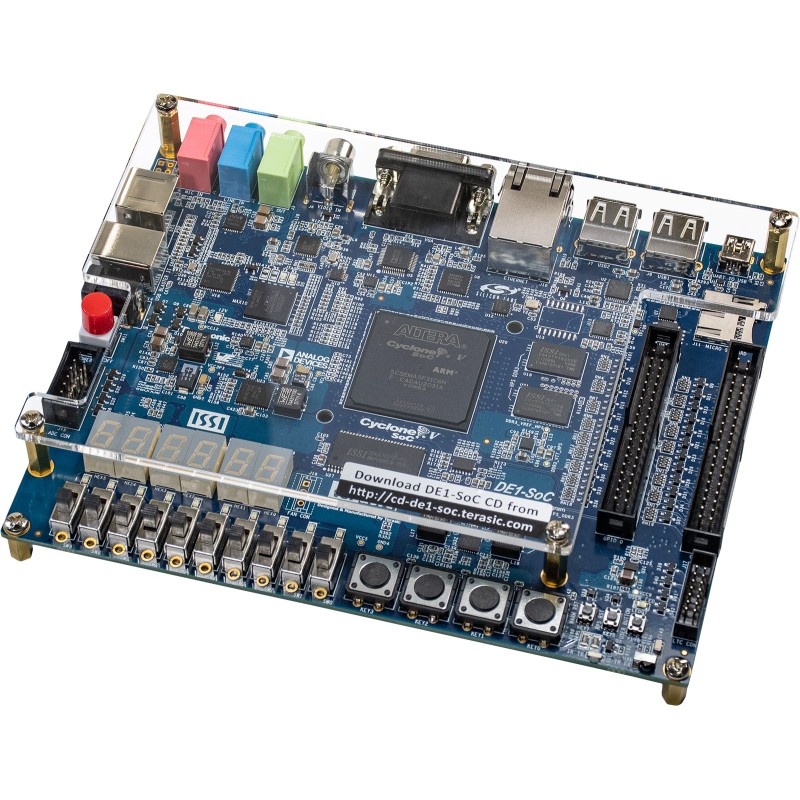

لوحة DE1-SoC الرئيسية

محول طاقة 12 فولت تيار مستمر

كابل USB Type A to Type B (للبرمجة)

كابل USB Type A to Mini-B (لـ UART)

دليل البدء السريع

قرص مضغوط (CD) يحتوي على البرامج والمراجع التصميمية

----------------------
