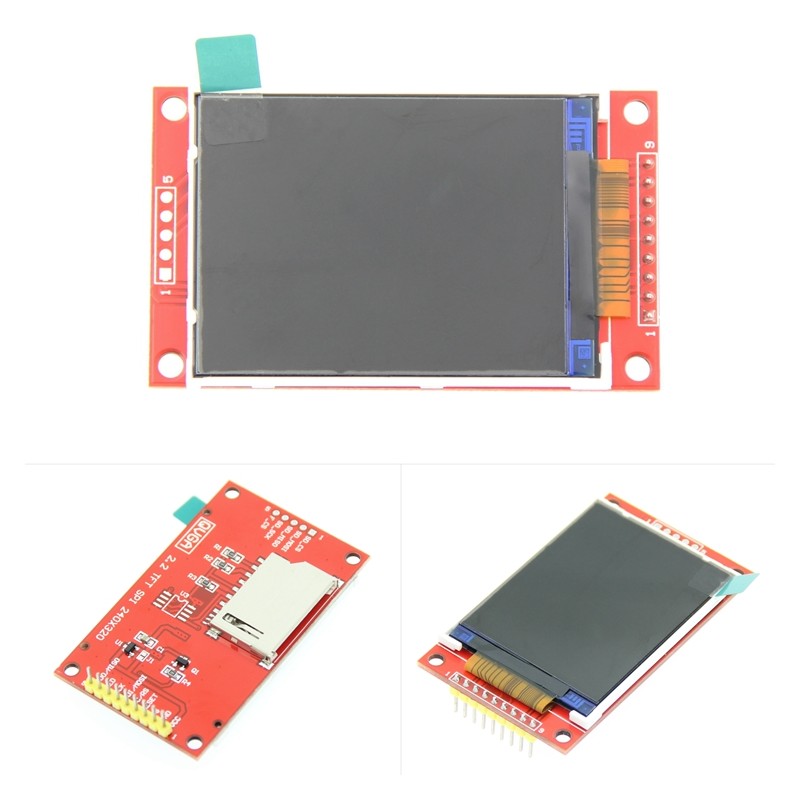

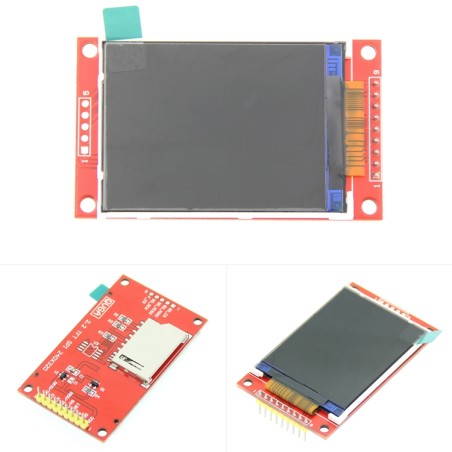

المميزات الأساسية

دقة عالية: 240×320 بكسل، تدعم عرض 65,000 لون (65K color) للحصول على صور واضحة وغنية .

واجهة SPI تسلسلية: تستخدم 4 أسلاك فقط (MOSI، SCK، CS، DC) للتواصل، مما يوفر منافذ I/O الثمينة على متحكمك .

بطاقة SD مدمجة: تحتوي الشاشة على فتحة لبطاقة Micro SD، مما يتيح تخزين وعرض الصور والملفات مباشرة .

مرونة في التغذية: تعمل بجهد 3.3V – 5V، مما يجعلها متوافقة مع معظم لوحات التطوير .

مكتبات برمجية قوية: تدعم مكتبات شائعة مثل Adafruit GFX و TFT_eSPI، مما يسهل عملية البرمجة ويزيد من سرعة العرض .

نطاق حرارة واسع: تعمل في درجات حرارة تتراوح بين -20 درجة مئوية و 60 درجة مئوية .

المواصفات التقنية الرئيسية

الخاصية القيمة

حجم الشاشة 2.2 إنش

المشغل (Driver IC) ILI9341

الدقة 240 × 320 بكسل

الألوان 65,000 لون (RGB 65K color)

نوع الواجهة 4-wire SPI (تسلسلي)

جهد التشغيل 3.3V – 5V

أبعاد المنطقة النشطة 33.84 × 45.12 مم

أبعاد اللوحة (PCB) 40.10 × 67.20 مم

درجة حرارة التشغيل -20℃ إلى 60℃

منفذ إضافي فتحة بطاقة Micro SD

دبابيس التوصيل (Pinout)

رقم الدبوس التسمية الوصف

1 VCC 5V / 3.3V

2 GND الأرضي

3 CS Chip Select (اختيار الشريحة)

4 RESET إعادة ضبط الشاشة

5 DC/RS Data / Command Select

6 SDI/MOSI بيانات SPI (من المتحكم إلى الشاشة)

7 SCK ساعة SPI

8 LED إضاءة الخلفية (التحكم أو توصيل بـ VCC)

9 SDO/MISO بيانات SPI (من الشاشة إلى المتحكم – اختياري)

--------------
