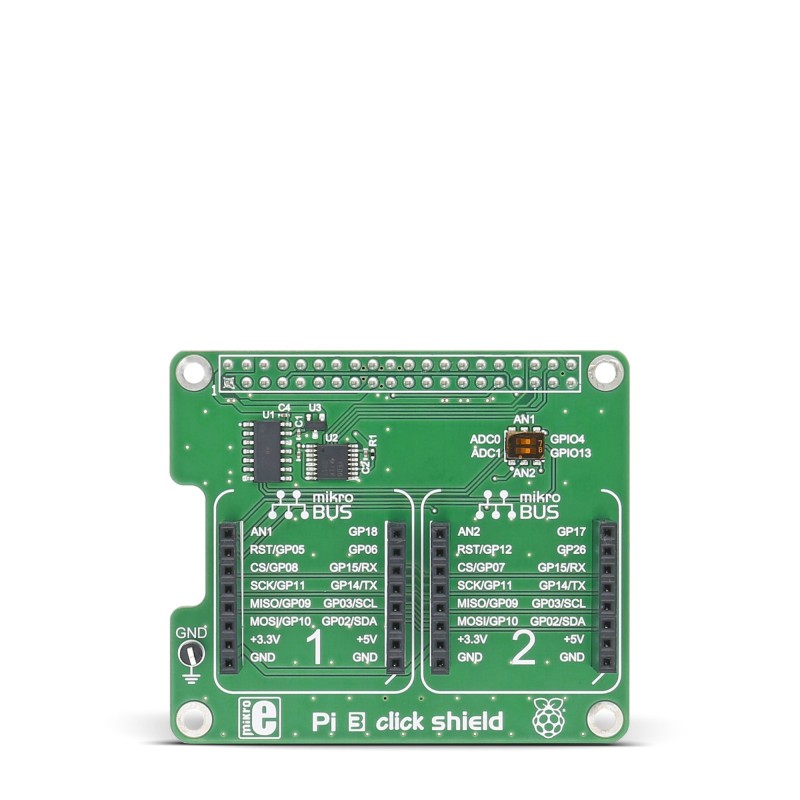

Pi 3 Click Shield – Expansion Board for Raspberry Pi with Dual mikroBUS™ Sockets MikroE هات تحويل

المميزات الأساسية

منفذا mikroBUS™ مدمجان: يتيح لك استخدام آلاف قطع Click boards™ الجاهزة لإضافة أي وظيفة تحتاجها (WiFi، Bluetooth، GPS، RFID، مستشعرات بيئية، OLED، وغيرها) .

محول ADC مدمج: يحتوي على محول تناظري رقمي MCP3204 بدقة 12-bit، مما يمكن Raspberry Pi (الذي لا يحتوي على دبوس تناظري) من قراءة الإشارات التناظرية من قطع Click .

مترجم مستويات جهد مدمج: يستخدم دائرة TXB0106 لترجمة الجهد بين 5V (لـ ADC والمستشعرات) و 3.3V (لـ Raspberry Pi GPIO)، مما يضمن توافقاً آمناً .

توافق واسع: يعمل مع Raspberry Pi 3 Model B، 2 B، 1 A+، و B+ و Pi4.

برامج وأمثلة جاهزة: تتوفر أمثلة برمجية بلغة Python لاستخدام منافذ SPI، I2C، UART و ADC على منصتي Libstock و GitHub .

سهولة التركيب: تشمل الحزمة مقابس أنثى 2x20 دبوساً ومسامير فواصل لتثبيت اللوحة بسهولة على Raspberry Pi .

المواصفات التقنية الرئيسية

الخاصية القيمة

طرازات Raspberry Pi المدعومة 3 Model B، 2 B، 1 A+، B+

عدد منافذ mikroBUS™ 2

المحول التناظري الرقمي (ADC) MCP3204، 12-bit

الجهد المرجعي للـ ADC 4.096 فولت

مترجم مستويات الجهد TXB0106 (3.3V ↔ 5V)

جهد الإدخال 3.3V أو 5V

الأبعاد قياسي لـ Raspberry Pi

الوزن 40 جرام
