المميزات الأساسية

معالج قوي STM32F746NGH6: نواة ARM Cortex-M7 بتردد 216 ميجاهرتز مع FPU، ذاكرة فلاش 1 ميجابايت، وذاكرة RAM 340 كيلوبايت (320+16+4) .

شاشة LCD-TFT لمسية: شاشة ملونة بحجم 4.3 إنش بدقة 480×272 بكسل مع دعم اللمس السعوي المتعدد النقاط .

متحكم ST-LINK/V2-1 مدمج: للمعالجة والبرمجة عبر USB مع دعم المنفذ الافتراضي COM، التخزين الكتلي، ومنفذ التصحيح .

ذاكرة إضافية: 128 ميجابت Quad-SPI Flash و 128 ميجابت SDRAM (64 ميجابت قابلة للوصول) .

صوت متكامل: مشفر صوت SAI، ميكروفونين رقميين ST-MEMS، مدخل ومخرج صوت (Line-in/out)، ومخرج سماعات ستيريو .

اتصالات متنوعة: Ethernet 10/100 Mbit، USB OTG HS و FS، مدخل SPDIF RCA، منفذ microSD، وكاميرا .

توافق مع Arduino: منافذ Arduino Uno V3 للتوسعة بإضافة العديد من الدروع (Shields) الجاهزة .

دعم بيئات التطوير: متوافق مع IAR، Keil، GCC، و Arm Mbed .

المواصفات التقنية الرئيسية

الخاصية القيمة

المتحكم STM32F746NGH6 (BGA216)

النواة ARM Cortex-M7 بتردد 216 ميجاهرتز

ذاكرة البرنامج (Flash) 1 ميجابايت

ذاكرة الوصول (RAM) 340 كيلوبايت (320+16+4)

الشاشة 4.3 بوصة TFT LCD، 480×272، لمس سعوي

التخزين الإضافي 128 ميجابت Quad-SPI Flash + 128 ميجابت SDRAM

الصوت SAI Codec، ميكروفونان MEMS، Line-in/out

الاتصالات Ethernet، USB OTG HS/FS، SPDIF

التوسعة Arduino Uno V3، Camera Connector، microSD

المنافذ RJ45، 2×USB Micro-AB، RCA، جاك 3.5 مم

محتويات العلبة

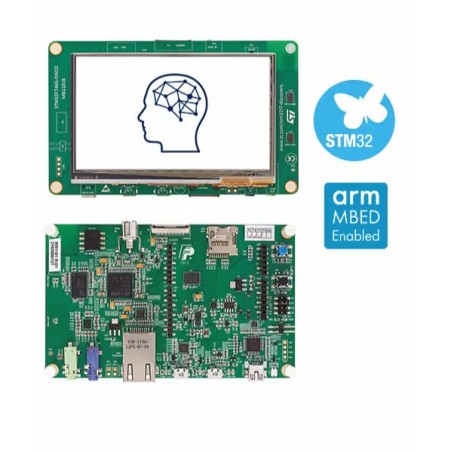

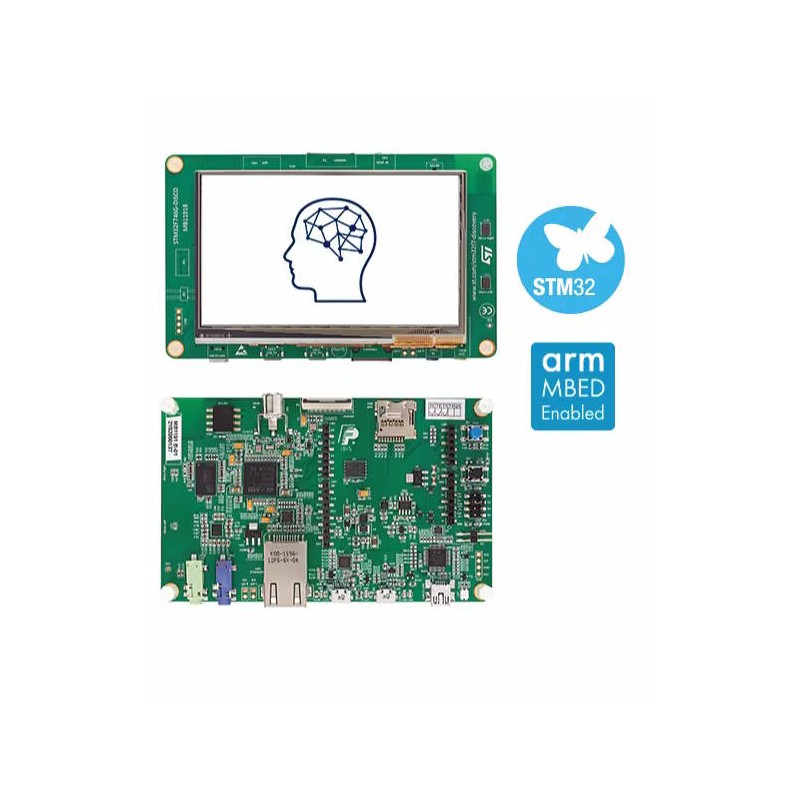

لوحة Discovery STM32F746NG (32F746GDISCOVERY)

كابل USB Type A إلى Type B (لـ ST-LINK)

دليل البدء السريع
