المميزات الأساسية

8 مدخلات صناعية: تستخدم دائرة CLT01-38SQ7 عالية السرعة والمحمية رقمياً، مع إمكانية عرض حالة كل مدخل بدون استهلاك طاقة (energy-less indication) .

8 مخرجات صناعية: تستخدم دائرة VNI8200XP (مرحل الحالة الصلبة) مع حماية متقدمة وميزات كشف الأعطال (حماية حرارية، كشف قصر الدائرة، وحماية من التيار العالي) .

متوافق مع STM32 Nucleo: يتصل بلوحات STM32 Nucleo عبر واجهة SPI، ومتوافق مع منفذ Arduino UNO R3 .

مؤشرات LED شاملة: يحتوي على أضرارب LED لحالة الأعطال (Fault)، الحرارة (Thermal)، الطاقة (Power)، ونشاط المدخلات والمخرجات (I/O Activity) لتسهيل تصحيح الأخطاء .

جهد تشغيل صناعي: يعمل بجهد 24 فولت تيار مستمر (DC) المتوافق مع معايير PLC الصناعية .

حماية من التيار العالي: تم تصميم اللوحة لتحتوي على ثنائي حماية من التيار العالي (TVS diode) لجهد 24 فولت .

متوافق مع معايير IEC: يلبي متطلبات المعايير الصناعية IEC61000-4-2 (ESD)، IEC61000-4-4 (Burst)، IEC61000-4-5 (Surge)، و IEC61131-2 .

حزمة برامج مجانية: يتضمن حزمة X-CUBE-PLC1 البرمجية المجانية مع مكتبات وأمثلة متوافقة مع STM32Cube .

المواصفات التقنية الرئيسية

الخاصية القيمة

عدد المدخلات 8 (CLT01-38SQ7)

عدد المخرجات 8 (VNI8200XP)

نوع المخرجات مرحل الحالة الصلبة عالي الجانب (High-side solid state relay)

واجهة التحكم SPI (مع متحكم STM32)

التوافق المادي Arduino UNO R3 و STM32 Nucleo

جهد التشغيل 24 فولت تيار مستمر (صناعي)

المؤشرات Fault, Thermal, Power, I/O Activity LEDs

الحماية TVS diode (24V)

المعايير المتوافقة IEC61000-4-2, IEC61000-4-4, IEC61000-4-5, IEC61131-2

التوافق البيئي RoHS

محتويات العلبة

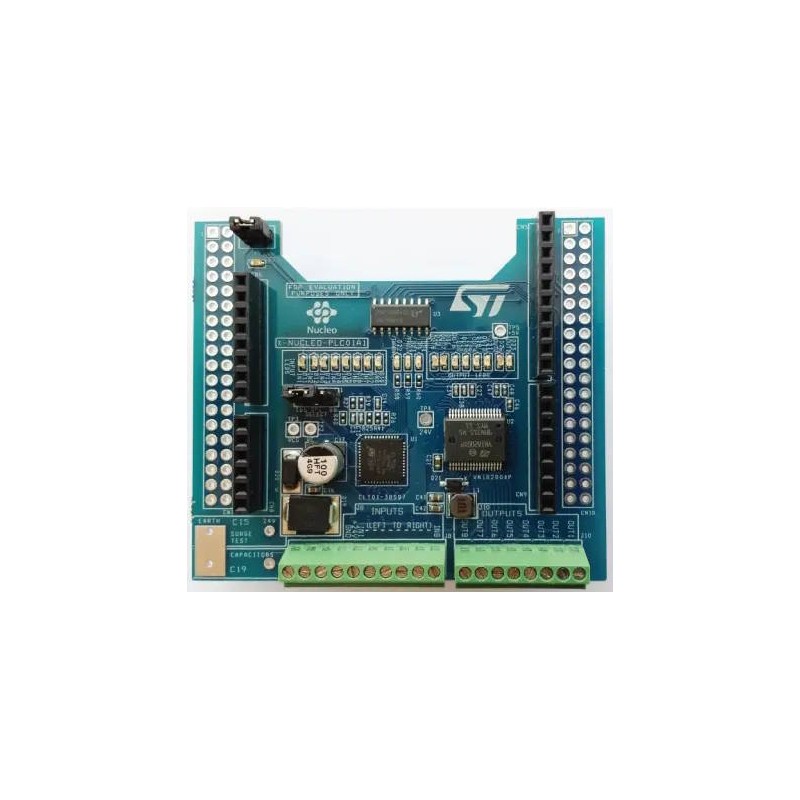

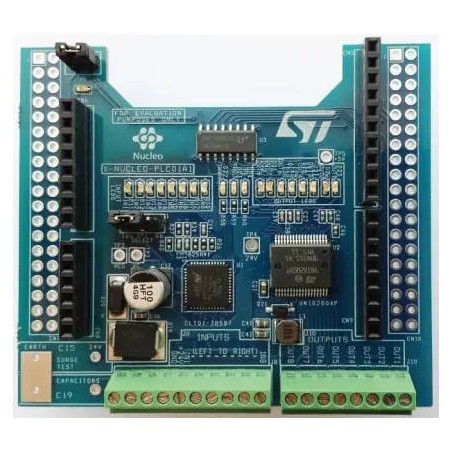

1 × لوحة التوسعة X-NUCLEO-PLC01A1

متطلبات النظام

لوحة STM32 Nucleo (مطلوبة بشكل منفصل، مثل NUCLEO-F401RE أو NUCLEO-F030R8)

مصدر طاقة 24 فولت تيار مستمر

كابل USB من النوع A إلى Mini-B (للوحة Nucleo)

حزمة البرامج X-CUBE-PLC1 (متوفرة للتحميل المجاني من ST)
