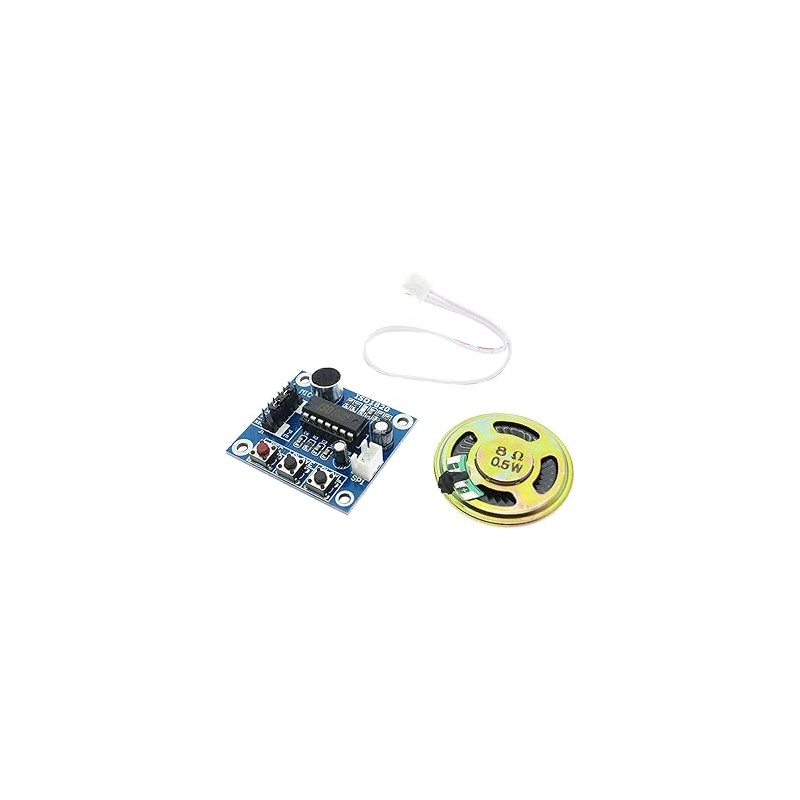

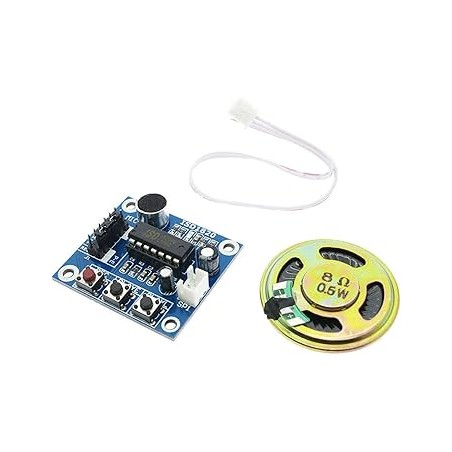

وحدة ISD1820 – تسجيل وتشغيل الصوت (حتى 20 ثانية)

5.10 $

وحدة إلكترونية متكاملة للتسجيل الصوتي وإعادة تشغيله، تعتمد على شريحة ISD1820. تتميز هذه الوحدة بوجود ذاكرة فلاش مدمجة تحتفظ بالبيانات لمدة تصل إلى 100 عام مع إمكانية إعادة التسجيل حتى 100,000 دورة . يمكن استخدامها إما في الوضع المستقل (Standalone) عبر أزرارها المدمجة، أو التحكم بها بواسطة متحكم خارجي (Microcontroller-driven) مثل Arduino، مما يجعلها مثالية لمشاريع التسجيل الصوتي، أجهزة الإنذار الصوتية، والألعاب التفاعلية.

الكمية

In Stock

Security policy (edit with Customer reassurance module)

Delivery policy (edit with Customer reassurance module)

Return policy (edit with Customer reassurance module)

المميزات الأساسية

مدة تسجيل قابلة للتعديل: تسجيل صوتي لمدة تتراوح بين 8 و 20 ثانية (يتم ضبطها عبر مقاومة متغيرة على اللوحة) .
وضعي تشغيل مرنين: تشغيل الصوت إما بحساسية لحافة الإشارة (Edge-activated) أو بحساسية للمستوى (Level-activated) .
ميكروفون مدمج: يحتوي على ميكروفون مدمج لتسجيل الصوت مباشرة دون الحاجة إلى ملحقات خارجية .
مضخم صوت مدمج: يمكنه تشغيل مكبر صوت خارجي بقدرة 0.5 واط ومقاومة 8 أوم مباشرة .
جهد تشغيل واسع: يعمل بجهد يتراوح بين 2.4 فولت و 5.5 فولت تيار مستمر (DC)، مما يجعله متوافقاً مع معظم المتحكمات .
وضع توفير الطاقة: يدخل تلقائياً في وضع الاستعداد (Standby) بعد الانتهاء من التشغيل لإطالة عمر البطارية .
جودة صوت طبيعية: يوفر جودة صوت عالية وطبيعية بفضل تصميم الدائرة المتكاملة .

المواصفات التقنية الرئيسية

الخاصية	القيمة
شريحة التحكم	ISD1820
مدة التسجيل	8 – 20 ثانية (قابلة للتعديل)
جهد التشغيل	2.4V – 5.5V DC
الميكروفون	مدمج على اللوحة
مكبر الصوت	مدمج (يدعم 8Ω / 0.5W)
ذاكرة التخزين	فلاش مدمجة (احتفاظ بالبيانات حتى 100 عام)
دورات إعادة التسجيل	حتى 100,000 دورة
أبعاد اللوحة (تقريبية)	8 × 6 × 3 سم
أوضاع التشغيل	مستقل (Standalone) أو عبر متحكم

دبوس التوصيل (Pinout)

الدبوس	التسمية	الوصف
VCC	2.4V – 5.5V	مصدر الطاقة
GND	Ground	الأرضي
FT	FeedThrough	وضع تمرير الصوت من الميكروفون مباشرة إلى السماعة
REC	Record	ضبط هذا الدبوس على HIGH يبدأ التسجيل (يبقى HIGH طوال مدة التسجيل)
PLAY-E	Playback, Edge	ضبط هذا الدبوس على HIGH (ثم LOW) يبدأ التشغيل حتى نهاية الرسالة
PLAY-L	Playback, Level	ضبط هذا الدبوس على LOW->HIGH يبدأ التشغيل، وإعادته LOW يوقفه
SP+ / SP-	Speaker Output	توصيل سماعة خارجية (8Ω، 0.5W)
MIC	Microphone Input	مدخل الميكروفون (يمكن استخدام ميكروفون خارجي)
