Blue ULN2003 Driver Module موديول عازل

1.80 $

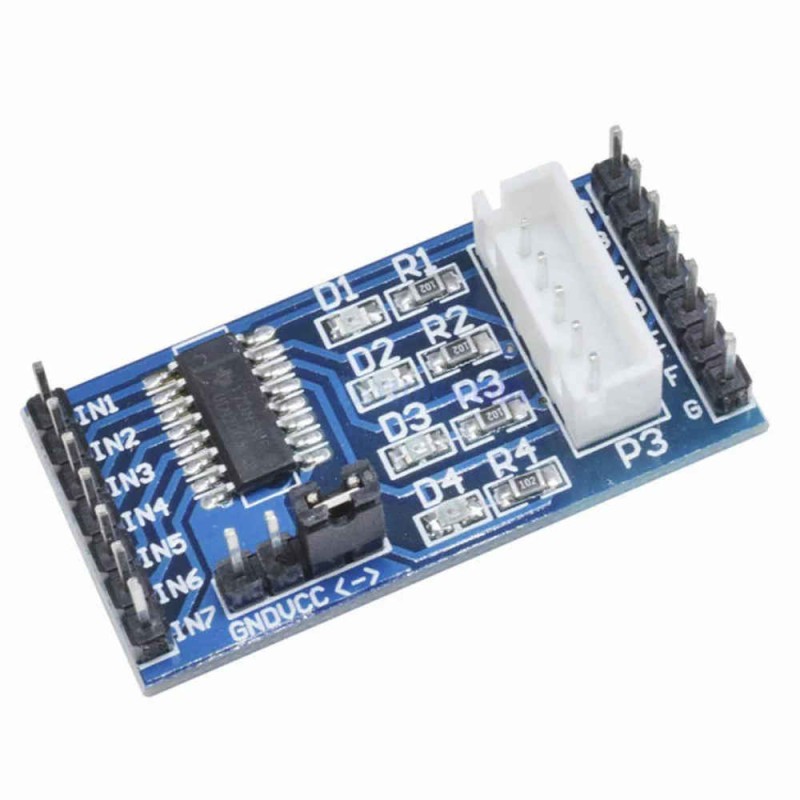

لوحة صغيرة (Breakout Board) تعتمد على شريحة ULN2003A، وهي مصفوفة دارلنغتون (Darlington Array) مكونة من 7 أزواج من الترانزستورات. صممت خصيصاً لتشغيل المحرك السائر 28BYJ-48، لكنها قابلة لتشغيل أحمال أخرى مثل مصابيح LED عالية القدرة، المرحلات (Relays)، وملفات الملفات اللولبية (Solenoids) بتيار يصل إلى 500mA لكل منفذ. تتيح هذه الوحدة للمتحكمات مثل Arduino التحكم بأحمال تحتاج جهداً وتياراً أعلى مما يمكن لمنافذها توفيره مباشرة.

الكمية

In Stock

Security policy (edit with Customer reassurance module)

Delivery policy (edit with Customer reassurance module)

Return policy (edit with Customer reassurance module)

الوصف
Product Details

المميزات الأساسية

شريحة ULN2003A: مصفوفة دارلنغتون 7 قنوات (كل قناة تتكون من ترانزستورين) مع مقاومة قاعدة مدمجة .

تيار مرتفع لكل قناة: تيار يصل إلى 500mA (بشرط استخدام مصدر طاقة مناسب وتبريد جيد) .

جهد عالي لكل قناة: يصل إلى 50 فولت، مما يسمح بتشغيل محركات ومرحلات متنوعة .

ثنائي حماية (Flyback Diode): يحتوي على ثنائيات حماية مدمجة لكل قناة لحماية الدوائر الالكترونية من نبضات الجهد العكسي الناتجة عن الأحمال الحثية (مثل ملفات المحركات والمرحلات) .

قابس XH-5P مدمج: يتيح توصيل المحرك السائر 28BYJ-48 مباشرة دون لحام .

منافذ توصيل مرنة: جميع أطراف الشريحة متاحة للتوصيل بسهولة .

لمبات إرشادية: 4 لمبات LED على اللوحة توضح حالة الإشارات (عادةً للدبابيس IN1 إلى IN4) .

مصدر طاقة مرن: جهد التشغيل يمكن أن يتراوح بين 5 و 12 فولت تيار مستمر (DC) (يتم تغذية الحمل من هذا الجهد) .

صغر الحجم: أبعاد اللوحة 40.5 × 21.3 مم فقط .

المواصفات التقنية الرئيسية

الخاصية القيمة

شريحة التشغيل ULN2003A (دارلنغتون 7 قنوات)

أقصى تيار لكل قناة 500 مللي أمبير (mA) (مستمر)

أقصى جهد لكل قناة 50 فولت (V)

جهد تشغيل الدائرة 5 – 12 فولت تيار مستمر (DC)

عدد القنوات 7 (لكن التطبيق النموذجي يستخدم 4 للمحرك 28BYJ-48)
